带有 USB 端口的超声波检测系统
实现与标准计算机的通用连接
USLT USB是在广泛应用于汽车行业点焊检测中的超声波检测系统USLT 2000的基础上开发出来的一款产品。
它保留了经过现场验证的USLT 2000产品的所有特点和优点，但是以USB接口以取代了原来的PCMCIA卡。该接口方便了所有用户的连接，同时为满足市场需要做了相应的改进。
操作简单
USLT USB实际上是超声波传感器与用于显示和分析的标准计算机之间的一个智能接口。它是一个小巧的铝制长方形盒子，里面包含所有脉冲发生器和接收器电子部件。它一端直接连接到超声波传感器上，而另一端则通过USB接口与标准计算机相连。通 过计算机键盘或鼠标或者通过具有 8项可指定仪器功能的遥控器进行操作。
最先进的电子设备
USLT USB本质上是一种超小型电子设备，具有最高效的性能。性能的最大化不止意味高测量精度和宽频率范围，它还意味着各项功能的融合，这些功能让您可以根据自己的特定应用需要定制仪器。
选择回波显示模式有助于评估
能够将存储的检测波形叠加到实时A扫描上以便比较结果能够记录回波动态并同时显示实时信号信号平均值可调节
对所有有效的当量反射体尺寸和具有DGS性能的探头都可使用DGS曲线可以使用DAC和TCG曲线正因如此，USLT USB可为检测到的指示信号提供通用型评定标准选择，可满足国内和国际检测规范。
USLT USB由USLT 2000开发而来，是一款广泛用于整个汽车领域点焊检测的超声波检测装置。USLT USB保留了在现场应用中久经考验的USLT 2000的所有特点和优点，同时还配有一个USB接口，替代之前的PCMCIA卡。通过此USB接口，所有用户均可轻松传输数据！
由于点焊检测的工作量非常巨大，手工记录检测结果几乎是不可能的。因此，许多厂家希望尽可能使用计算机技术来自动完成这些任务。GE检测科技的USLT USB系列超声波点焊检测设备就是应这种需求精心设计开发的。
应用软件UltralLOG是专业的点焊检测软件,其用户界面见图5。左边是A 扫描活动波型显示，右边是参数调节菜单。该软件的主要功能有：
- A 扫描自动捕捉功能：在检测过程中，一旦计算机识别到第一、第二个反射底波信号，就会自动在显示屏幕上保存捕捉到的最佳显示波型。
- 便于携带，具有遥控操作功能。
- 当最佳显示波型被捕捉并保存在屏幕上时，软件将自动进行评估，评估结果显示在屏幕下方。
- 类似MS Office界面，易学。
- 带有USB接口，可连接各类外设。
- 检测分析软件是开放式的，可针对现场的焊点对检测数据库进行修正，提高探测精度。
- 带有网络接口，可连接PC进行数据通讯，可以通过网络迅速记录检验结果，从而实现与异地母公司或分公司之间同类车型检测方案的同步实施及检测结果的迅速比对，以及对生产线上不同焊接工位数台USLT USB超声波检测仪的集中监控，检测数据和结果的统一管理和对焊接工艺参数的实时调整，实现闭环控制。
- 显示屏有外壳保护，能在工厂环境使用。
- 检测结果自动保存在用户事先制订的检测计划中，编号保存。
- 检测结果可带A扫描波型，便于分类索检。

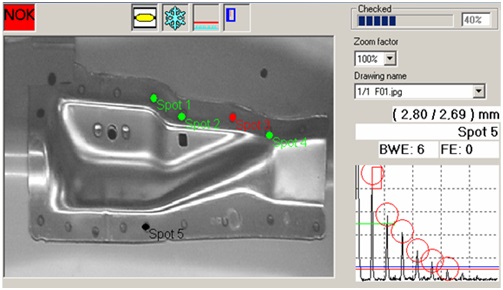

- 编制检测计划时，可以添加图片或草图。用户能非常方便地执行和跟踪事先编辑好的检测计划。见图6

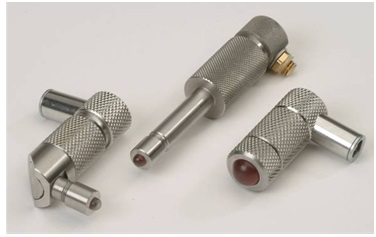

- 对话探头，保证用户不会使用错误的探头直径。
USLT USB技术参数
1、Storage temperature： –20 ... +60 °C存储温度：–20 ... +60 °C
2、Operating temperature ：–10 ... +50 °C
工作温度：–10 ... +50 °C
3、Dimensions (W × H × D) 25 × 183 × 85 mm; 0.98" × 7.2" × 3.35"
外形尺寸：25 × 183 × 85 mm
4、Weight approx. 0.6 kg
重量：大约0.6kg
5、Protection rating IP 41
防护级别：IP41
6、Shock resistance max. 15 g, 11 ms, according to IEC 60068-2-27
耐冲击性：最大0.15克/11毫秒，符合IEC60068-2-27标准
7、Vibration resistance 5- 150 Hz, max. 2 g, 1 oct./min, according to IEC 60068-2-6 Fc
抗振性：5-150赫兹，最大2克 ，1倍频程/分钟，符合IEC60068-2-6Fc标准
8、Connections 接口
Probes 2 × LEMO 00 Triax 探头接口：2*LEMO 00
9、I/O interface LEMO 1B, 10-pin socket
设备输入输出接口：Lemo 1B ,10针
10、Power supply connector LEMO 0S, 2-pin socket
电源接口：LEMO 0S，2针
11、USB USB socket type B
USB ： B型USB
12、Power supply 工作电源
Operating voltage 5 V DC, via USB interface of the computer
工作电压： 5V直流，通过电脑USB接口提供
13、Encoder power supply external power supply unit 100 ... 230 V AC, max. 5 W
编码器电源：外部电源 100~230伏；交流电；最大功率5W
14、Power consumption max. 2.5 W
功耗： 最大功耗2.5W
15、Ultrasound 超声
Pulser type Spike pulse
脉冲类型： 尖波脉冲
16、Pulse repetition frequency (PRF) max. 1,000 Hz, 3 settings (depending on the calibration range), continuous setting approx. 8 ... 1,000 Hz., no continuous pulse sequence.
重复频率PRF： 最大值1000Hz，3种模式（取决于校准范围），连续调节范围8~1000Hz，非连续脉冲序列
Voltage max. 400 V
激发电压： 最大400伏
17、Charging capacitor 1 nF, 220 pF
充电电容：1 nF, 220 pF
18、Initial pulse rise time < 15 ns
始波上升沿时间： <15nS
19、Damping 50 Ohm, 1 kOhm
阻尼： 50欧姆，1000欧姆
20、Probe mode (TR) On/Off, through-transmission
探头模式（TR）: 开/关，穿透
21、Settings and evaluation 设置和评估
Calibration ranges min. 0 ... 2.5 mm; 0 ... 0.1" (steel); max. 0 ... 9,700 mm; 0 ... 381" (steel)
校准范围： 最小0~2.5mm， 0~0.1英寸（钢中）；最大0~9700mm，０到３８１英寸（钢中）
22、Sound velocity range 500 ... 15,000 m/s; 0.02 ... 0.59 "/μs; integrated, editable material table
声速范围： 500~15,000 m/s， 0.02 ~0.59 "/μs;具有完整的，可编辑材料表
23、Pulse shift –10 ... 1,500 mm; –0.39 ... 50" (steel)
脉冲偏移： –10 ~1,500 mm; –0.39 ~ 50" (钢中)
24、Probe delay 0 ... 100 μs
探头延迟： 0 ~ 100 μs
25、Frequency range 0.5 ... 20 MHz (–3 dB); 4 filter ranges
频率范围：0.5~ 20 MHz (–3 dB);４个滤波器
26、Pulse repetition frequency 1 ... 1,000 Hz, automatically or manually adjustable
重复频率范围： 1~1000Hz ; 自动或者手动可调
27、Gain 110 dB, adjustable in steps of 0.5/1/2/6 dB
增益：110 dB，调节步进0.5/1/2/6 dB
28、Operating modes pulse-echo, dual, through-transmission
工作方式： 脉冲反射式，双晶，后者穿透
29、Rectification full-wave, positive half-wave, negative half-wave, RF display，(up to 150 mm/5.9" steel)
检波： 全波，正半波，负半波，RF射频(最大150 mm/5.9" 钢中)
30、Suppression 0 ... 90% linear
抑制：0~90% 线性
31、DAC/TCG DAC with up to 16 curve points (reference reflectors), dynamic range 37 dB, maximum slope 6 dB/μs; 3 additional curves at adjustable dB distances, can be changed to TCG (time-corrected gain) mode (horizontal recording threshold); meets national and international test specifi cations
DAC/TCG： DAC最多16个数据点（参考反射体），动态范围37 dB，最大斜率6 dB/μs；3条可以调节的曲线；可转换成TCG模式（时间-增益校正）（水平记录阈值）；满足国内和国际检测标准
32、DGS recording curves for all valid equivalent reflector sizes and probes with DGS capability; setting as DAC or TCG; evaluation in dB related to curve, ERS or class(JIS); sound attenuation and transfer correction; reference reflectors used: backwall, circular disk reflector and side-drilled hole
DGS：DGS记录所有具有DGS功能的探头的有效等效反射性的尺寸曲线;可设置成DAC或者TCG；评估方式可以显示成与曲线相关的dB值，或者等效当量直径或者评估等级（JIS）;声速衰减和传输校正；参考反射体可选平底孔、横孔或者大平底
33、Monitor gates 2 independent monitor gates, adjustable over the entire maximum calibration range; evaluation on the basis of A-scan at display refresh rate; gate alarm: off, coincidence, anticoincidence; visual and/or acoustic alarm
监视闸门： 2个独立监视闸门，闸门宽度超过最大校准范围；评估以A扫描为基准；闸门报警：关闭，同步，异步；逻辑：与/或声学报警
34、Distance measurement individually selectable for each gate at the echo flank or peak, in the RF mode additionally at the zero transition of the increasing or decreasing echo flank – initial pulse and measurement point in gate A or B – measuring points: gate B – gate A
(differential measurement)
距离测量：可测量独立的闸门（A闸门或者B闸门）内回波的波侧或者波峰与零点的距离；或者测量闸门之间的回波的距离差：闸门B-闸门A
35、Measurement resolution sound path/time of flight: up to 12.6 mm: 0.01 mm; otherwise 0.2% of display width
测量分辨率：声程/度越时间 最大12.6mm：0.01mm；或者0.2%满屏宽
36、Amplitude 0.5% screen height or 0.2 Db
垂直分辨率：0.5%满屏高或者0.2dB.
37、A-scan digitization 1,024 × 1,024 pixels
A扫描数字化： 1,024 × 1,024像素
38、Display freeze static A-scan freeze, dynamic A-scan freeze (peak value, echo dynamics + real time signal), average freeze via 2 to 32 ultrasonic pulse cycles
显示冻结： 静态A扫描冻结，动态A扫描冻结（峰值，实时动态信号），平均冻结2~32个周期超声脉冲
39、Echo comparison simultaneous display of the currently active signal and a stored A-scan
回波比较：同时显示当前动态信号以及存取的A扫描信号
40、Dialog languages German, English, French, Spanish, Italian, Chinese, Japanes
语言： 德语，英语，法语，西班牙语，中文，日本语
41、Units mm, inch, μs
单位： 毫米，英寸，微妙
42、Data storage database for storing and managing instrument settings, test jobs and test results, including A-scan, DAC and alphanumeric comments, export to Microsoft Excel; limited only by the hard disk size
数据存储： 数据库可保存及管理仪器设置、检测任务及检测结果；包括A扫描，DAC和文字注解；并导入微软Eexcel表格；存储容量受制于硬盘大小。
